火烧过的房子还能住吗？先别急着刷墙
浏览量：28 发布时间：2026.10.19火灾之后，房子能不能住，不取决于墙黑不黑，取决于混凝土被烧到了多少度。
火扑灭之后，业主通常会在三天内接到两类电话：一类是装修队，一类是保险公司。
装修队说"墙面熏黑了，铲了重刷就行"；保险公司说"先出个鉴定报告"。
这两句话的顺序如果搞反了，后面会多花一大笔钱——因为鉴定要看的东西，恰恰是刷墙会盖掉的东西。混凝土被烧到什么温度，是靠表面颜色、锤击声音、剥落形态反推出来的；一旦刮掉重做，这些判据就没了，鉴定机构只能加大钻芯取样的密度，费用和结论的确定性都会打折。
这篇讲三件事：火烧过之后，房子到底"伤"在哪一层；鉴定报告上的Ⅰ、Ⅱa、Ⅱb、Ⅲ、Ⅳ 分别意味着什么；以及哪些动作现在做，等于把证据销毁。
一、先分清：熏黑、烧坏、烧废是三件事
同样是失火现场，损失能差十倍。看三层：
| 损伤层次 | 现场表现 | 对结构意味着什么 |
|---|---|---|
| 装饰层 | 墙面熏黑、腻子起鼓、乳胶漆发黄、吊顶变形 | 基本不影响结构，铲掉重做即可 |
| 保护层 | 混凝土表面起砂、龟裂、成片剥落、边角掉块、局部露筋 | 钢筋失去保护，耐久性受损；是否影响承载力要看面积与位置 |
| 构件本体 | 梁板明显下挠、裂缝贯穿截面、混凝土一敲就碎、柱有爆裂声 | 承载力已经受损，必须鉴定后加固，不能只做外观修复 |
关键是第三层用眼睛看不出来。混凝土的破坏先在内部发生：骨料受热膨胀、水泥石受拉，产生大量微裂缝；表面可能只是发灰，里面已经酥了。
二、一个反常识：火灾后先"废"的多半不是钢筋，是混凝土
很多人以为火灾后最怕钢筋烧软。按标准给出的高温冷却后强度折减系数，结论正好相反——混凝土掉得比钢筋快得多。
| 构件表面最高温度 | 混凝土抗压强度折减 | 钢筋屈服强度折减 |
|---|---|---|
| 常温 | 1.00 | 1.00 |
| 300℃ | 约 0.75 | 约 0.95 |
| 500℃ | 约 0.50 | 约 0.90 |
| 700℃ | 约 0.20 | 约 0.85 |
| 900℃ | — | 约 0.80 |
也就是说，烧到 700℃ 时，混凝土的抗压能力只剩两成，而钢筋的屈服强度还有八成五。

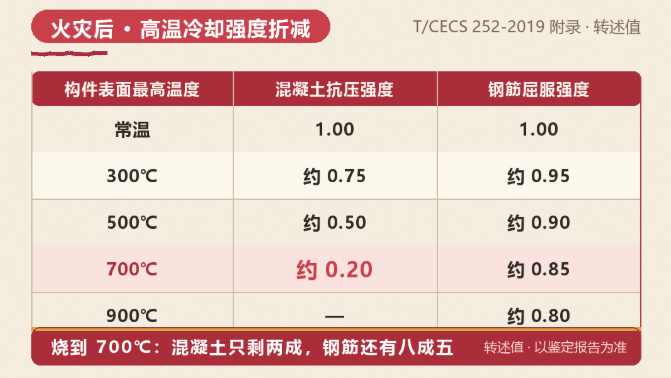

高温冷却后强度折减：混凝土掉得比钢筋快（转述值）
原因在材料本身：混凝土里的水泥石在 500℃ 以上开始分解，骨料和水泥石的膨胀系数不匹配，内部被撑出裂纹；钢筋是匀质材料，冷却后强度恢复得比较好。
但这不等于钢筋没事。钢筋的问题不在"烧软"，在后面三件事：
保护层没了，锈得快。火灾前钢筋靠 25~30mm 的混凝土保护层隔绝空气和水，保护层一爆，钢筋直接暴露，之后一两年内的锈蚀速度会明显加快；
粘结力下降。高温后钢筋和混凝土之间的粘结强度也要折减，光圆钢筋受影响比带肋钢筋更大；
灭火浇水会加重损伤。消防水一浇，构件内外温差骤变，表面收缩开裂，强度折减比自然冷却更严重。
所以火灾后最忌讳的一句话是"看着没坏"。看着没坏的是混凝土表面，坏掉的是它的内部结构。
三、鉴定怎么判：先五档，再四档
现行依据是 《火灾后工程结构鉴定标准》T/CECS 252-2019，2020 年 4 月 1 日起施行。
这里有个坑要提醒：网上大量火灾后鉴定的资料、甚至一些机构的旧模板，还在引用 CECS 252:2009。那本已经同时废止了。拿到报告先看封面写的依据标准——写 2009 版的，报告本身就要打个问号。
鉴定分两个阶段，评级体系也不一样。
第一阶段：初步鉴定（看现场），按构件烧灼损伤程度分五档：
| 评级 | 烧灼程度 | 标准要求的处置 | 对业主意味着什么 |
|---|---|---|---|
| Ⅰ 级 | 未遭受烧灼，未发现火灾高温造成的损伤 | 不必采取措施 | 这个部位没受影响 |
| Ⅱa 级 | 轻微烧灼，材料性能受火灾影响不大 | 可不采取措施，或仅做提高耐久性的处理 | 表面处理即可，不用加固 |
| Ⅱb 级 | 轻度烧灼，尚不明显影响构件安全 | 提高耐久性、局部处理、外观修复 | 能修，但要按方案修 |
| Ⅲ 级 | 中度烧灼，明显影响构件安全 | 应加固或局部更换 | 结构要动，不能只做装饰 |
| Ⅳ 级 | 严重烧灼或破坏，承载力丧失或大部分丧失 | 立即安全防护，彻底加固、更换或拆除 | 清空、支护，人不能住 |

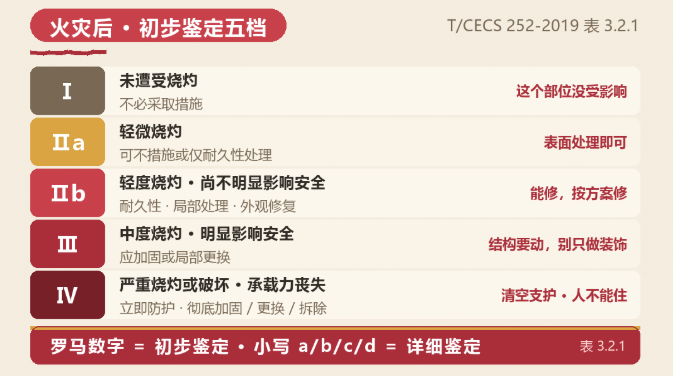

初步鉴定五档：从"没受影响"到"人不能住"（T/CECS 252-2019 表 3.2.1）
第二阶段：详细鉴定（做计算），在初步鉴定基础上做检测与承载力校核，结果按 a / b / c / d 四级评：
a 级：未受火灾影响且符合现行标准，可正常使用；
b 级：受火灾影响或略低于现行标准，不影响安全，宜采取适当措施；
c 级：不符合现行标准，影响安全和正常使用，应采取措施；
d 级：极不符合，严重影响安全，应立即加固、更换或拆除。
两套符号容易看串——罗马数字是初步鉴定（现场看出来的），小写字母是详细鉴定（算出来的）。
四、温度是怎么反推出来的
鉴定人员到现场，第一件事不是敲墙，是问火：烧了多久、烧的什么、从哪烧起来的、消防怎么灭的。这些决定了温度区间和分布。
构件上的温度，靠三条线索交叉印证：
| 混凝土表面特征 | 锤击反应 | 推定最高温度 |
|---|---|---|
| 颜色基本未变，局部熏黑 | 声音清脆，留浅痕 | 约 300℃ 以内 |
| 呈粉红或暗红，有网状微裂 | 声音较闷，凹痕明显 | 约 300~500℃ |
| 呈灰白，裂缝较长、有鼓包剥落 | 声音闷，锤痕深，易碎 | 约 600~800℃ |
| 浅黄发白，表层大量剥落 | 声音哑，一敲成粉 | 约 900℃ 以上 |
再加一条现场常用的参照：铝合金窗框熔化变形，大致对应 650℃ 以上；玻璃软化下垂、PVC 线管完全烧失，也都是温度线索。
以上判据属于现场经验推断，最终温度与折减系数由鉴定机构按标准结合检测确定——它只能告诉你"大概烧到哪一档"，不能替代报告。
五、这三件事，现在做等于销毁证据
第一件：先刷墙、贴砖、吊顶。
这是最高频的错误。火灾后的墙面颜色是判断温度的直接依据，碳化深度检测也需要原始表面。一旦覆盖，判断依据没了，鉴定只能靠加密钻芯，费钱还未必准。先拍照留证，等鉴定做完再装修。
第二件：自己敲掉爆裂的混凝土，抹点水泥补平。
爆裂、露筋的位置和面积，是判断损伤范围的依据；敲掉再抹平，等于把断面证据一起抹了。更现实的风险是——在没做支护、没搞清受力状态的情况下动锤子，可能碰到正在承重的部位。
第三件：不鉴定就入住或复工。
火灾后结构的变化不是当天结束的：混凝土可能继续剥落，钢筋开始锈蚀，受过高温的构件承载力已经打了折。住进去之后再发现问题，处置成本和风险都不是一个量级。
六、正确的顺序
报警取证 → 结构鉴定 → 加固设计 → 施工 → 复验 → 入住
这条顺序不是"行业习惯"，是规范要求。《既有建筑鉴定与加固通用规范》GB 55021-2021 第 1.0.3 条（全文强制）明确：既有建筑应当先鉴定、后进行设计、施工。跳过鉴定直接找施工队修，既不合规，出事也没有责任依据。
具体到居家场景，还有三件事容易漏：
先断水断电、排水通风。消防水浸泡后，楼板长期潮湿会加速钢筋锈蚀，尤其在被烧掉保护层的部位；
保留现场照片和消防记录。火灾原因认定书、出警记录、过火范围照片，既是保险理赔的凭证，也是鉴定时判断火作用的基础资料；
楼上楼下一起看。火在自家，损伤可能在邻居的楼板上——热和烟顺着管道井、吊顶往上走，楼上那户的板底往往才是受热最重的位置。
七、四个常见误区
| 误区 | 实际情况 |
|---|---|
| "只是厨房烧了，别的房间不用看" | 热烟气沿管道井和吊顶蔓延，楼上楼板板底常常损伤更重 |
| "墙没裂就没事" | 混凝土内部酥松从外观上看不出来，要靠锤击、超声、钻芯判断 |
| "找装修队补一下就行" | 装饰修复解决的是观感，Ⅲ 级构件要的是结构加固，两回事 |
| "过火面积小就不用鉴定" | 判定看构件，不看面积。一根主梁过火，面积再小也得算 |
一句话总结
火灾之后，房子能不能住，不取决于墙黑不黑，取决于混凝土被烧到了多少度。别急着刷墙，先把鉴定做完——那面熏黑的墙，是这栋房子唯一的"病历"。
参考资料
1. 中国工程建设标准化协会：《火灾后工程结构鉴定标准》T/CECS 252-2019，2020-04-01 施行
2. 中国工程建设标准化协会：《关于发布〈火灾后工程结构鉴定标准〉的公告》第 506 号，2019-11-08
3. 住房和城乡建设部：《既有建筑鉴定与加固通用规范》GB 55021-2021，2022-04-01 施行（全文强制）
4. 住房和城乡建设部：《混凝土结构现场检测技术标准》GB/T 50784-2013
5. 住房和城乡建设部：《民用建筑可靠性鉴定标准》GB 50292-2015
6. 国家数字标准馆 / 中国标准服务网：T/CECS 252-2019 标准信息页
